Terminator ZT™
Produktbeskrivelse
Terminator ZT™ - EX tilslutningsboks til varmekabler med integreret kapillarrørs termostat.
Terminator ZT er en termostat til varmekabel anlæg til frostsikring eller proces temperaturvedligeholdelse, hvor der kræves temperaturmåling af rør- eller tankvæg.

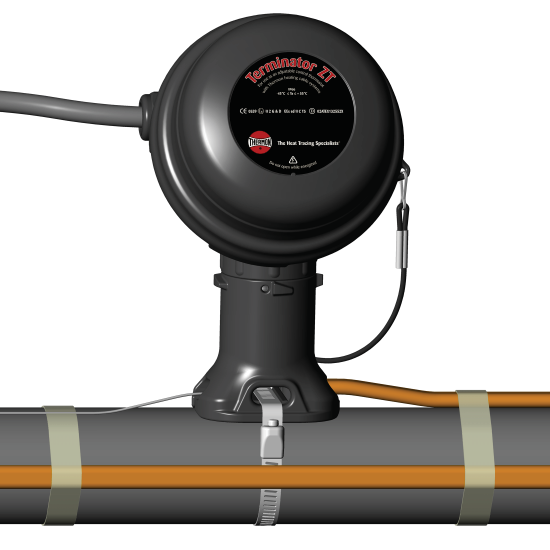

Terminator ZT-XP til rørmontage er forsynet med en fod, hvorigennem der kan monteres 2 varmekabler samt kapillarrøret, der således er godt beskyttet gennem isoleringen helt ned til røret.
Terminator ZT-WP til vægmontage kan enten monteres på væg eller på en stålbøjle XP-1-140-140 for montage på rør.
Kapillarrøret er beskyttet af en panserslange af plast på ca. halvdelen af kapillarrørs længden.
Specifikationer
Spænding 230 Vac
Kontaktor SPDT
230 Vac / 25 A (Ohmsk), NC
Temperatur - 60o C til + 55o C
Beskyttelse IP66
Temperatur område
ZT-C-100 0° C til 100° C
ZT-C-200 0° C til 200° C
ZT-C-300 0° C til 300° C
ZT-C-500 20° C til 500° C
Max. føler temperatur
ZT-C-100 230° C
ZT-C-200 230° C
ZT-C-300 345° C
ZT-C-500 530° C
Hysterese
ZT-C-100 7 % / - 1 K til + 7 K
ZT-C-200 2,5 % / - 2 K til + 10 K
ZT-C-300 2,5 % / - 2 K til + 16 K
ZT-C-500 2,5 % / - 2 K til + 28 K
Føler dimension
ZT-C-100 6 x 76 mm
ZT-C-200 6 x 76 mm
ZT-C-300 6 x 55 mm
ZT-C-500 6 x 280 mm
Føler længde 1 m
